Neste artigo, exploramos o processo técnico de inicialização de um computador, detalhando o carregamento do Master Boot Record (MBR), a estrutura de setores de um disco e a implementação de um bootloader em Assembly com foco na validação da assinatura de boot.

Carregamento do bootloader

Ao ser ligado, o hardware executa o Power-On Self Test (POST). Após a validação dos componentes, a BIOS busca por dispositivos de armazenamento inicializáveis. O primeiro setor físico (os 512 bytes iniciais, conhecido como setor de inicialização ou MBR) é carregado na memória RAM. A BIOS valida a integridade deste setor procurando pela “assinatura mágica” 0xAA55 em seus dois últimos bytes; se presente, a execução é transferida para este endereço e o processo de boot prossegue.

⚠️ Nota Técnica: Introduzido em 1983, o MBR (Master Boot Record) foi o padrão dominante por décadas. Atualmente, sistemas modernos utilizam o GPT (GUID Partition Table), que supera as limitações de particionamento e tamanho de disco do MBR. Para fins didáticos, utilizaremos o modelo MBR neste artigo.

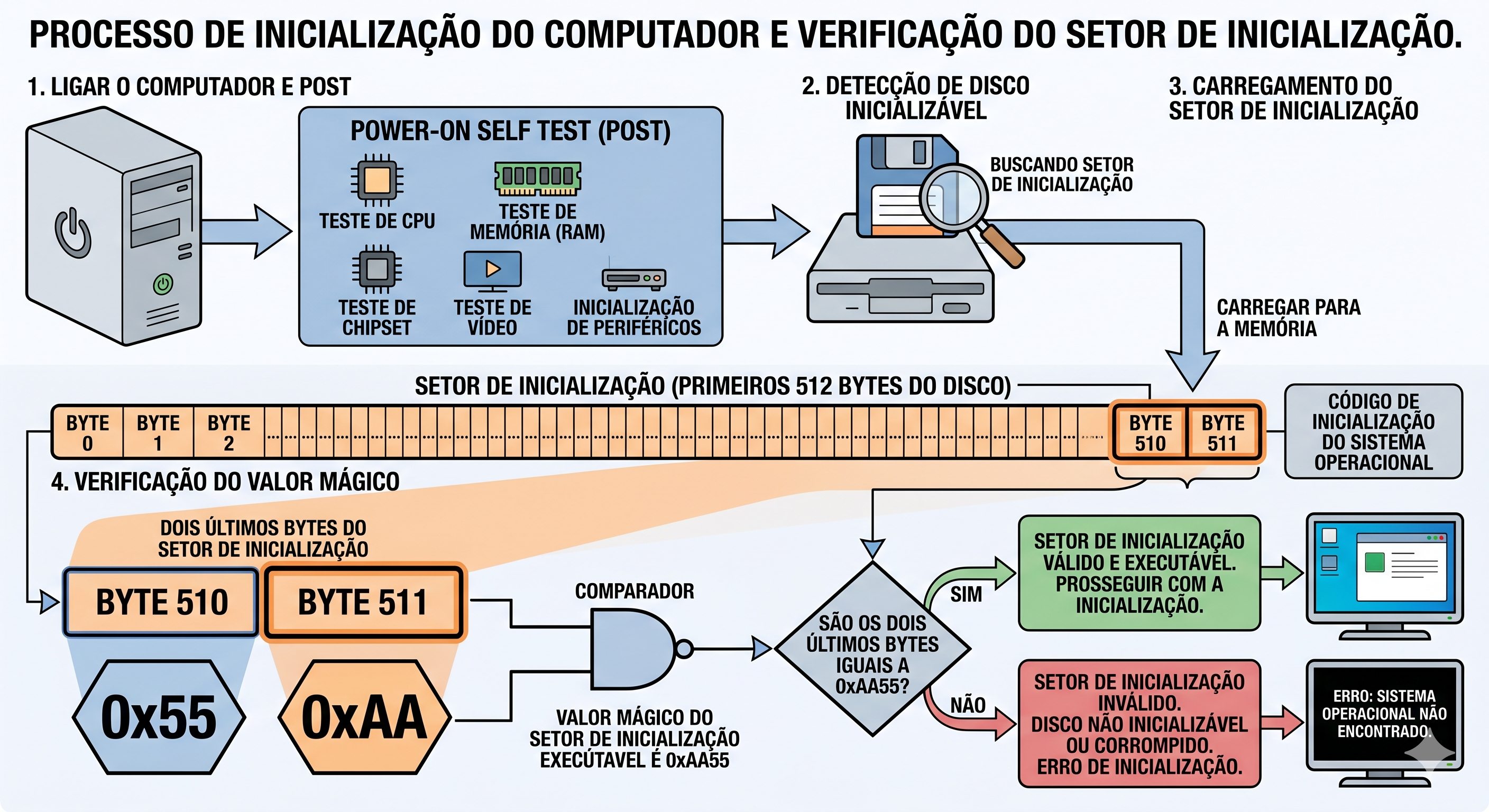

Carregamento do setor de inicialização

Geometria de Disco e Setores

Para fins de compreensão da organização de dados, considere a estrutura de um Disco Rígido (HDD) convencional. O disco é organizado de forma hierárquica em setores, trilhas (tracks) e cabeças (heads).

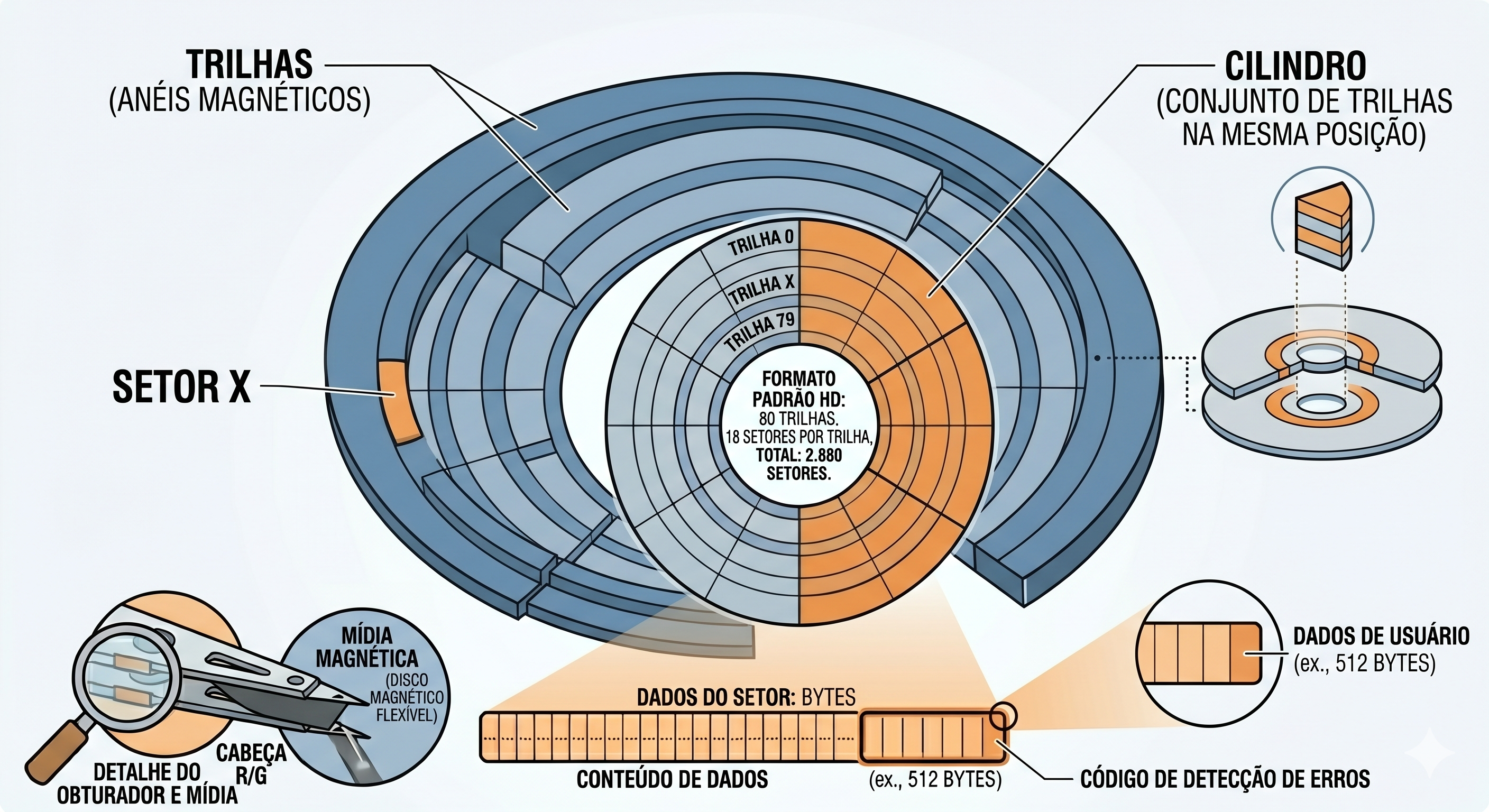

Setores de um HD

O MBR (Master Boot Record) localiza-se no primeiro setor físico do disco. Este setor possui exatamente 512 bytes de capacidade, espaço onde é definido o primeiro estágio (Stage 1) do carregador de inicialização do sistema operacional.

Implementação do Setor de Boot

O desenvolvimento de um bootloader é tipicamente realizado em Assembly, garantindo controle direto sobre o hardware e o mapeamento de memória. Abaixo, apresentamos um exemplo de implementação:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

# ***********************************************************
# Setor de Boot de Exemplo
# ***********************************************************

.code16
.intel_syntax noprefix
.text
.org 0x0

LOAD_SEGMENT = 0x1000                     # O carregador de 2º estágio será carregado no segmento 1000h
FAT_SEGMENT  = 0x0ee0                     # A FAT do disco de boot será carregada no segmento 0x0ee0
                                          # (9*512 bytes abaixo do carregador de 2º estágio)

.global main

main:
    jmp short start                       # Salta para o início do código
    nop                                   # Alinhamento (nop) para o cabeçalho do setor de boot

.include "bootsector.s"
.include "macros.s"

start:
  mInitSegments                           # Inicializa os segmentos de memória
  mResetDiskSystem                        # Reinicia o subsistema de disco
  mWriteString loadmsg                    # Exibe mensagem de carregamento
  mFindFile filename, LOAD_SEGMENT        # Localiza o arquivo de 2º estágio no diretório raiz
  mReadFAT FAT_SEGMENT                    # Carrega a tabela FAT na memória
  mReadFile LOAD_SEGMENT, FAT_SEGMENT     # Transfere o 2º estágio para a memória RAM
  mStartSecondStage                       # Transfere o fluxo de execução para o 2º estágio

# Rotina de tratamento de falhas no processo de boot
bootFailure:
  mWriteString diskerror                  # Exibe mensagem de erro de disco
  mReboot                                 # Solicita reinicialização do sistema

.include "functions.s"

# Definição de dados e constantes
filename:    .asciz "2NDSTAGEBIN"
rebootmsg:   .asciz "Pressione qualquer tecla para reiniciar.\r\n"
diskerror:   .asciz "Erro de disco. "
loadmsg:     .asciz "Carregando DevOS...\r\n"

root_strt:   .byte 0,0      # Offset do diretório raiz
root_scts:   .byte 0,0      # Quantidade de setores do diretório raiz
file_strt:   .byte 0,0      # Offset do bootloader no disco

.fill (510-(.-main)), 1, 0  # Padding com zeros até o byte 510
BootMagic:  .int 0xAA55     # Assinatura mágica para reconhecimento pela BIOS

Análise Técnica e Assinatura de Boot

A implementação utiliza diretivas específicas para garantir a conformidade com o padrão MBR. O ponto crítico reside no preenchimento do setor para atingir o tamanho exato de 512 bytes (linhas 49 e 50).

Como o volume de instruções e dados pode variar, é necessário calcular dinamicamente o preenchimento (padding) necessário. A expressão utilizada é: (510 - (.-main))

Componentes da expressão:

  • . (ponto): Representa o contador de localização atual (location counter).
  • main: O endereço do ponto de entrada inicial.
  • (.-main): Calcula o deslocamento (offset) total de bytes gerados até o momento.
  • 510 - (.-main): Determina quantos bytes restam para atingir a marca de 510 bytes.

Os dois bytes finais (511 e 512) são reservados para a assinatura 0xAA55. Sem esta assinatura, a BIOS não reconhecerá o dispositivo como inicializável.

Geração do Binário e Carregamento na RAM

Após a montagem do código fonte, é gerado um arquivo binário. Quando o computador identifica um dispositivo de boot, a BIOS lê o primeiro setor (512 bytes), copia seu conteúdo para o endereço físico de memória 0x7C00 e inicia a execução das instruções a partir desse endereço.

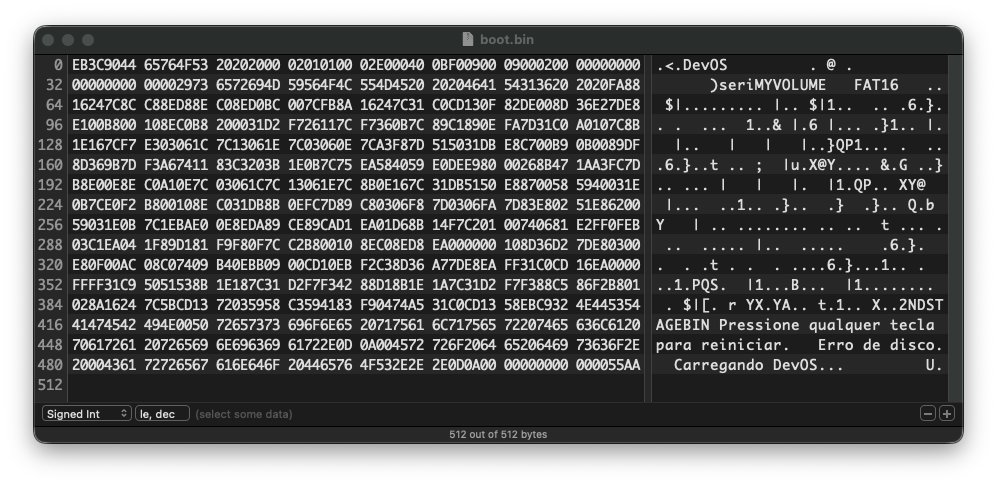

Arquivo binário em hexadecimal

Próximas Etapas e Conclusão

A inicialização de um sistema operacional é um processo multi-estágio. O código analisado representa o Estágio 1, cuja função primordial é localizar e carregar o estágio subsequente na memória RAM, conforme demonstrado na lógica a partir da linha 23.

Em artigos futuros, detalharemos as fases posteriores, incluindo a transição para o Modo Protegido e o carregamento do Kernel do sistema.
